3D视觉技术在移动机器人领域的应用白皮书

2024-11-14 15:58:18 By: 迈尔微视

随着科技的不断进步,3D视觉技术在移动机器人领域的应用日益广泛,为机器人的智能化和自主化提供了强有力的技术支持。白皮书将深入探讨3D视觉技术的基本原理、技术分类及其发展现状,并着重分析移动机器人在不同应用场景下对3D视觉技术的具体需求

移动机器人已经从简单的自动化工具发展成为能够执行复杂任务的智能机器。3D视觉技术为移动机器人提供了更为精准的环境感知能力,从而极大地提升了机器人的自主性和智能化水平。在现代工业生产、军事侦察、灾难救援等多个领域,移动机器人都发挥着不可或缺的作用。而这些机器人之所以能够在各种复杂环境中自如行动,很大程度上得益于3D视觉技术的支持。通过3D视觉传感器,机器人能够实时捕捉并处理周围环境的三维信息,实现精确的定位、导航和避障等功能。

技术原理与分类

在成像原理方面,3D视觉技术主要依赖于视觉传感器捕捉物体表面的三维信息。这些传感器能够测量物体表面各点到传感器的距离,进而生成物体的三维形状。根据测量原理的不同,3D视觉技术可以分为多种类型,如基于时间差测量的激光雷达技术、基于结构光投影的三维重建技术等。其中,激光雷达技术通过发射激光束并测量其往返时间来计算距离,具有精度高、抗干扰能力强等优点,在移动机器人的环境感知和定位导航中发挥着重要作用。

在技术分类方面,根据视觉传感器的不同,3D视觉技术主要可分为单目视觉、双目视觉和全景视觉等。单目视觉技术使用一个摄像头来捕捉图像,并通过图像处理算法来提取三维信息。这种方法简单且成本低廉,但精度和稳定性相对有限。双目视觉技术则使用两个摄像头来模拟人眼的立体视觉功能,通过计算两个摄像头捕捉到的图像之间的视差来获取深度信息。全景视觉技术则使用特殊的全景摄像头来捕捉360度的环境信息,为移动机器人提供全方位的视觉感知能力。

随着技术的不断发展,3D视觉技术还涌现出了许多新兴的分类,如基于深度学习的三维重建技术、基于RGB-D相机的三维视觉技术等。这些新技术在继承传统3D视觉技术优点的基础上,进一步提高了三维重建的精度和效率,为移动机器人的智能化和自主化提供了更强大的技术支持。

技术发展现状

3D视觉技术作为当今科技领域的热点之一,其在国内外的研究进展和应用情况备受关注。随着技术的不断发展,3D视觉技术已在多个领域展现出了广泛的应用前景,尤其是在移动机器人领域。

在国外,3D视觉技术的研究起步较早,且得到了持续的投入与发展。以无人机领域为例,一种基于无人机和3D视觉技术的焊接方法和系统已被提出并应用。该系统通过无人机搭载3D视觉设备,实现了对焊接目标的精准定位与实时跟踪,大大提高了焊接作业的效率和准确性。此外,在室内移动机器人领域,改进的3D-NDT点云配准算法也得到了广泛应用。该算法通过优化点云数据的处理过程,提高了机器人在复杂环境下的感知与导航能力。

在国内,3D视觉技术的研究与应用同样取得了显著的进展。随着中国制造2025”等国家战略的深入实施,3D视觉技术得到了更多的政策支持和产业推广。在建筑领域,3D打印技术作为3D视觉技术的重要分支,已逐渐融入建筑设计与施工的全过程中。通过3D打印技术,建筑师们能够更加直观地展现设计理念,同时实现建筑构件的快速成型与精准安装。

3D视觉技术在国内外的研究与应用都呈现出蓬勃发展的态势。未来,随着技术的不断进步和应用场景的不断拓展,我们有理由相信3D视觉技术将在移动机器人领域发挥更加重要的作用。

除了上述提及的无人机焊接系统和室内移动机器人导航等应用外,3D视觉技术还在自动驾驶、智能物流、医疗辅助等多个领域展现出了广阔的应用前景。在自动驾驶领域,3D视觉技术能够提供精准的环境感知和障碍物识别能力,为自动驾驶车辆的安全行驶提供有力保障。在智能物流领域,通过3D视觉可实现对货物的快速扫描与分类,能够大幅提高物流效率和准确性。而在医疗领域,3D视觉技术则可用于辅助医生进行手术操作、病情诊断以及康复治疗等多个环节,提升医疗服务的水平和质量。

3D视觉技术的发展也离不开相关产业链的支持与推动。包括3D传感器、图像处理芯片、算法研发等在内的多个环节都构成了3D视觉技术的完整产业链。随着技术的不断进步和市场需求的持续增长,这些产业链环节也将得到进一步的发展和完善。

移动机器人领域的应用需求

场景识别与导航

在移动机器人领域,场景识别与导航是两项至关重要的功能,它们直接关系到机器人的自主性、智能化水平以及任务执行能力。而3D视觉技术在这两方面发挥着举足轻重的作用,为机器人提供了丰富的环境信息和精确的定位数据。

在场景识别方面,3D视觉技术通过捕捉环境的三维结构,帮助机器人更加全面地理解周围世界。相较于传统的2D视觉技术,3D视觉不仅能够提供平面的图像信息,还能够揭示物体之间的空间关系,如距离、高度和深度等。这使得机器人在面对复杂多变的场景时,能够更加准确地识别出障碍物、目标物体以及可行走区域,从而做出更为合理的决策。

举个例子,当移动机器人进入一个新的未知环境时,它可以通过搭载的3D视觉传感器快速扫描周围环境,生成一个三维的环境地图。这个地图不仅包含了场景中各个物体的形状、大小和位置信息,还能够反映出物体之间的相对关系。基于这些信息,机器人可以迅速识别出场景中的关键特征,如门窗、楼梯、走廊等,从而实现对环境的快速感知和理解。

在导航方面,3D视觉技术同样发挥着不可或缺的作用。通过实时获取周围环境的三维数据,机器人能够精确地定位自身在环境中的位置,并规划出到达目标点的最优路径。这种基于3D视觉的导航方式不仅具有高度的灵活性和自主性,还能够有效应对各种动态变化的环境因素,如障碍物的移动、光照条件的变化等。

移动机器人在执行导航任务时,可以利用3D视觉传感器不断感知周围环境的变化,并实时更新自身的位置信息。同时,结合预先设定的目标点和约束条件,机器人可以运用先进的路径规划算法,如A*算法、Dijkstra算法等,计算出一条从当前位置到目标点的最优路径。这条路径不仅考虑了距离因素,还综合了安全性、可行性等多方面因素,确保机器人在导航过程中能够避开障碍物、顺利通过复杂地形。

随着深度学习技术的不断发展,基于3D视觉的场景识别与导航功能得到了进一步的提升。通过结合深度学习算法,机器人可以从大量的三维数据中学习到更加丰富的特征表示和语义信息,从而提高场景识别的准确性和导航的智能性。例如,利用卷积神经网络(CNN)对三维图像进行特征提取和分类,可以帮助机器人更加准确地识别出场景中的不同物体;而基于强化学习(RL)的导航方法则能够使机器人在与环境交互的过程中不断学习和优化自身的导航策略。

迈尔微视的托盘识别解决方案采用了ToF深度相机,并搭载自主研发的托盘识别算法。通过深度相机捕捉托盘的三维点云数据,该方案能够精准识别托盘的几何特征,确保即使在室外环境中也能稳定运行。迈尔微视S系列3D视觉避障相机为制造业中的自动化系统提供了卓越的环境感知和障碍物避让能力。通过其强大的3D视觉技术,S系列相机不仅提升了移动机器人在复杂环境下的自主避障能力,还为企业提供了高效、安全的智能化物流解决方案。这一技术将为未来的智能制造和工业自动化提供更强有力的支持。

3D视觉技术在移动机器人的场景识别与导航方面发挥着至关重要的作用。它不仅为机器人提供了丰富的环境信息和精确的定位数据,还通过结合深度学习等技术手段不断提升机器人的智能化水平和任务执行能力。未来随着技术的不断进步和应用场景的不断拓展,我们有理由相信3D视觉技术将在移动机器人领域发挥出更加广泛和深入的应用价值。

障碍物检测与避障

在移动机器人的运作过程中,障碍物检测与避障是确保其安全、高效执行任务的关键环节。3D视觉技术在这一领域的应用显得尤为重要,它不仅能够为机器人提供丰富的环境信息,还能实现精确的距离测量和障碍物定位。

在障碍物检测方面,3D视觉技术通过捕捉环境的深度信息,生成包含物体距离、形状和大小等详细数据的三维图像。这使得移动机器人能够准确识别出前方的障碍物,包括静止的物体和动态变化的障碍。与传统的二维视觉技术相比,3D视觉技术在障碍物检测方面具有更高的精度和可靠性,尤其是在处理复杂场景和多变环境时。

避障过程中,3D视觉技术同样发挥着关键作用。通过实时分析三维图像数据,移动机器人能够迅速判断出障碍物的位置和运动轨迹,从而制定出合理的避障策略。这种技术不仅提高了机器人的反应速度和灵活性,还大大增强了其在复杂环境中的适应能力和生存能力。

3D视觉技术在障碍物检测与避障中的应用还面临着一些挑战。例如,如何进一步提高图像处理的速度和准确性,以适应移动机器人高速运动的需求;如何优化算法以降低计算资源的消耗,提高系统的实时性和稳定性等。

迈尔微视作为国内首家专注于移动机器人视觉技术的公司,针对移动机器人避障应用,推出了高性价比的RGB-D多模态工业级避障相机S系列,现已批量应用于无人叉车、堆垛机、潜伏车、料箱车、工业清洁机器人,以及医疗和服务机器人等多种场景中。S系列避障相机能够实时获取周围环境的三维信息和RGB纹理信息,可以很好感知到低矮、悬空障碍物,S系列避障相机自带的避障算法,通过结合RGB图像和深度图像,能更加全面地理解周围环境,实现高效的语义识别和分类,不仅可识别障碍物的位置和大小,还能理解其类型,如人或不同形状的物体等。相比于2D激光雷达,采用S系列避障相机能够更好地实现移动机器人的避障功能,让移动机器人运行更安全、更稳定、更智能。

迈尔微视总经理郑卫军表示:“我们相信,随着3D视觉感知技术的进一步成熟和应用,未来机器人将更加智能化,能够在各种环境中高效、安全地工作,成为人类社会不可或缺的一部分。我们期待与全球合作伙伴一起,探索更多可能性,共同开启智能机器人的新时代。”

3D视觉技术在移动机器人障碍物检测与避障过程中具有不可替代的地位和作用。它不仅能够提升机器人的感知能力和智能化水平,还将为移动机器人领域的持续发展和创新提供有力的技术支持。随着技术的不断进步和应用场景的拓展,我们有理由期待3D视觉技术在未来移动机器人领域中的更广泛应用和更深入发展。

视觉抓取

在移动机器人领域,视觉抓取技术扮演着至关重要的角色,而3D视觉技术则为其提供了前所未有的优势。视觉抓取是指机器人通过视觉系统识别、定位并抓取目标物体的过程。传统的2D视觉技术在这方面存在一定的局限性,例如难以处理复杂场景中的深度信息、光照变化等问题。而3D视觉技术则能够提供更丰富、更准确的空间信息,从而提升机器人抓取的准确性和效率。

3D视觉技术能够精确地获取目标物体的三维形状和位置信息。通过深度相机或激光雷达等传感器,机器人可以实时地获取周围环境的深度图像或点云数据。这些数据不仅包含了物体的二维像素信息,还包含了物体的深度信息,从而能够准确地还原出物体的三维形状和位置。这使得机器人能够在复杂的环境中准确地识别和定位目标物体,为后续的抓取操作提供可靠的依据。

在传统的2D视觉技术中,机器人只能通过图像的灰度、颜色等特征来感知环境,难以获取更深层次的信息。而3D视觉技术则能够提供更多的空间特征,如物体的表面形状、凹凸信息等。在实际应用中,机器人常常会面临各种复杂的场景和干扰因素,如光照变化、遮挡等,这些因素可能会导致2D视觉技术失效或性能下降。而3D视觉技术则能够通过获取更多的空间信息来降低这些干扰因素的影响。例如,在光照变化的情况下,3D视觉技术可以通过分析物体的表面形状和凹凸信息来识别物体,而不受光照条件的影响。

值得一提的是,3D视觉技术在视觉抓取方面还具有巨大的潜力可挖。随着深度学习、人工智能等技术的不断发展,3D视觉技术将与这些技术更加紧密地结合,从而实现更高级别的视觉抓取功能。例如,通过深度学习算法对3D视觉数据进行处理和分析,机器人可以实现对物体的自动分类、识别和定位;通过强化学习算法对抓取策略进行学习和优化,机器人可以自主地选择合适的抓取方式和力度,从而提升抓取的准确性和效率。

3D视觉技术在移动机器人的实际应用

在移动机器人领域,3D视觉技术的成功应用案例层出不穷,这些案例充分展示了该技术在提高机器人感知能力、导航精度和操作灵活性方面的巨大潜力。以下,我们将详细分析几个典型案例,以揭示3D视觉技术在移动机器人中的实际应用价值。

案例一:迈尔微视赋能Dynabook中国工厂工业自动化生产

世界首台笔记本电脑于1985年由东芝推出,并于1989年发布了轻薄笔记本Dynabook系列。进入21世纪,制造业面临全球竞争与劳动力短缺的双重挑战。为此,Dynabook品牌在2019年启动了中国区生产基地的智能化改造,引入了先进的移动机器人系统,以提升物流和生产效率。迈尔微视S系列3D视觉避障相机为该项目的移动机器人提供强大的环境感知能力,使其能够在复杂的生产环境中精准避障,并实现与料车的高精度对接。通过S系列3D视觉相机的精准避障和环境感知功能,工厂的物流自动化效率显著提升,减少了延误和停滞。S系列相机使机器人能够及时避开动态障碍物,减少了潜在的碰撞风险,提高了车间的整体安全性。


案例二:仓储物流机器人的货物识别与抓取

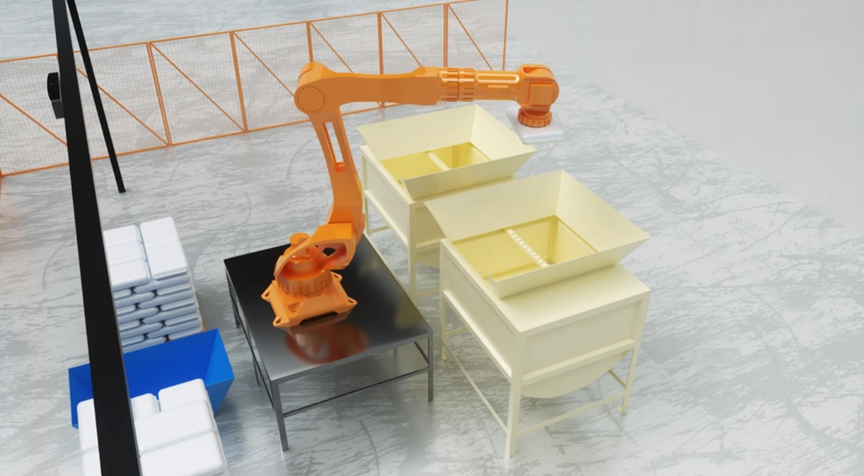

在仓储物流领域,移动机器人正逐渐替代人工进行货物的搬运和分拣工作。这些机器人通常配备有高性能的3D视觉系统,能够快速准确地识别货架上的各类货物,并计算出最佳抓取路径和姿势。通过精确的视觉定位和引导,机器人能够高效地完成货物抓取任务,大大提高仓储物流的自动化水平。特别是在涉及软包、纸箱、麻包袋等不规则物体的行业,如塑胶粒子、化肥、食品加工等。迈尔微视3D视觉软包拆垛系统通过融合RGB-D深度视觉相机和智能算法,为拆垛操作提供了精准的视觉数据和智能路径规划,显著提升了自动化拆垛的效率与准确度。通过3D视觉和深度学习技术的深度融合,迈尔微视的软包拆垛系统能够实现实时的三维定位和精确抓取,极大提升了生产自动化水平。不仅帮助企业有效解决了招工难、劳动强度大等问题,还大幅降低了人力成本,提升了生产效率。更重要的是,该系统在处理软包堆垛的复杂场景下表现出色,无论是在高频次的拆垛作业中,还是在常规物流搬运场景中,都是提升企业自动化水平的理想选择。


案例三:服务型机器人的交互与操作

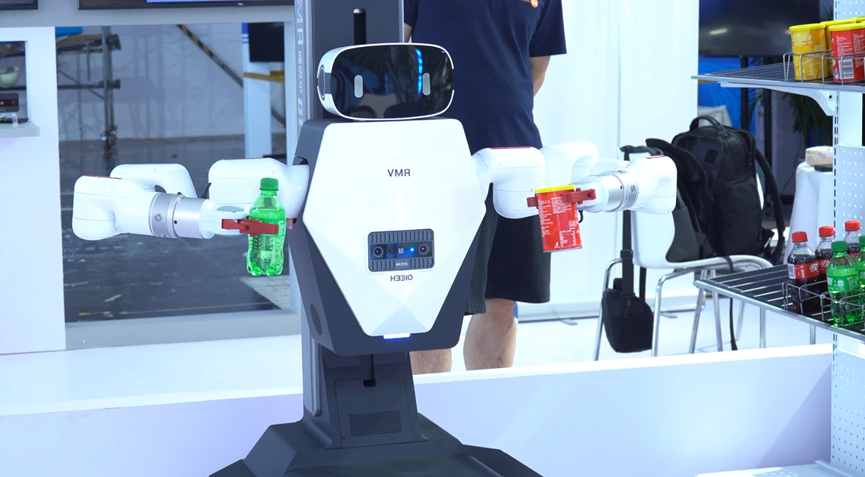

服务型机器人是近年来兴起的一个新兴领域,这些机器人通常需要在复杂的人类生活环境中进行工作,如家庭、医院、商场等。为了更好地与人类进行交互和操作,服务型机器人同样需要依赖3D视觉技术来感知和理解周围环境。轮式人形机器人凭借独特的灵活性和稳定性,逐渐在一些特定场景中展现出优势,为了确保机器人能够在复杂的工作环境中高效、安全地移动,障碍物的精准检测至关重要。威迈尔推出的“威宝”轮式机器人,采用了迈尔微视的RGB-D ToF相机S3,将其配置在机器人底部,用于检测周围环境中的各种障碍物。这一配置使得威宝机器人能够实时感知并避让低矮和周围的障碍物,从而保证了在狭小和动态变化的工业环境中安全行驶。“威宝”轮式机器人开发团队强调,S3相机的高帧率和快速响应能力为机器人提供了极大的优势。即使在快速移动过程中,S3相机依然能够捕捉到清晰、准确的环境图像,确保机器人在执行任务时保持高度的灵活性和安全性。在一些对时间和效率要求极高的应用场景中,例如生产线旁的物料运输或仓库内的货物移动,威宝机器人依赖S3相机提供的实时环境数据,快速做出避障决策,从而大幅提升工作效率。


结论

通过深入探讨3D视觉技术在移动机器人领域的广泛应用,不难看出其巨大的潜力与价值。3D视觉技术不仅为移动机器人提供了丰富、精准的环境信息,还使它们能够在复杂多变的场景中实现高效且安全的导航和操作。无论是家庭服务、物流配送,还是工业生产、探险救援等领域,3D视觉技术都极大地增强了移动机器人的感知与决策能力。

3D视觉技术在场景识别、导航、障碍物检测与避障、以及视觉抓取等方面发挥了关键作用。它不仅帮助机器人适应各种复杂环境,还能在遇到障碍物时迅速做出判断,确保机器人高效、安全运行。此外,3D视觉技术还使移动机器人能够实现精准的视觉抓取,拓宽了其应用范围和功能。

随着3D视觉技术的不断进步与移动机器人领域的快速发展,二者之间的融合将更加紧密。未来的移动机器人将拥有更加敏锐的“视觉”和智慧的“大脑”,从而在更多领域发挥更大的作用。随着技术的成熟与成本的降低,3D视觉技术有望在更多类型的移动机器人上得到广泛应用,进一步推动整个行业的创新和发展。

迈尔微视作为这一领域的引领者,专注于移动机器人3D视觉感知系统的研发与应用。自公司成立以来,迈尔微视便致力于为机器人打造“视觉神经”和“AI之眼”。通过自研3D视觉传感器、集成的视觉处理系统和先进的感知算法,迈尔微视使机器人能够实时捕捉并分析环境的细微变化,从而实现精准的环境交互与自主决策。迈尔微视总经理郑卫军表示:“我们相信,随着3D视觉感知技术的不断成熟,未来的机器人将更加智能,能够在各种环境中高效、安全地工作,成为社会不可或缺的一部分。我们期待与全球合作伙伴共同探索更多可能性,开启智能机器人新时代。”
